LYV®, un produttore di valvole industriali professionali, ha introdotto il suo

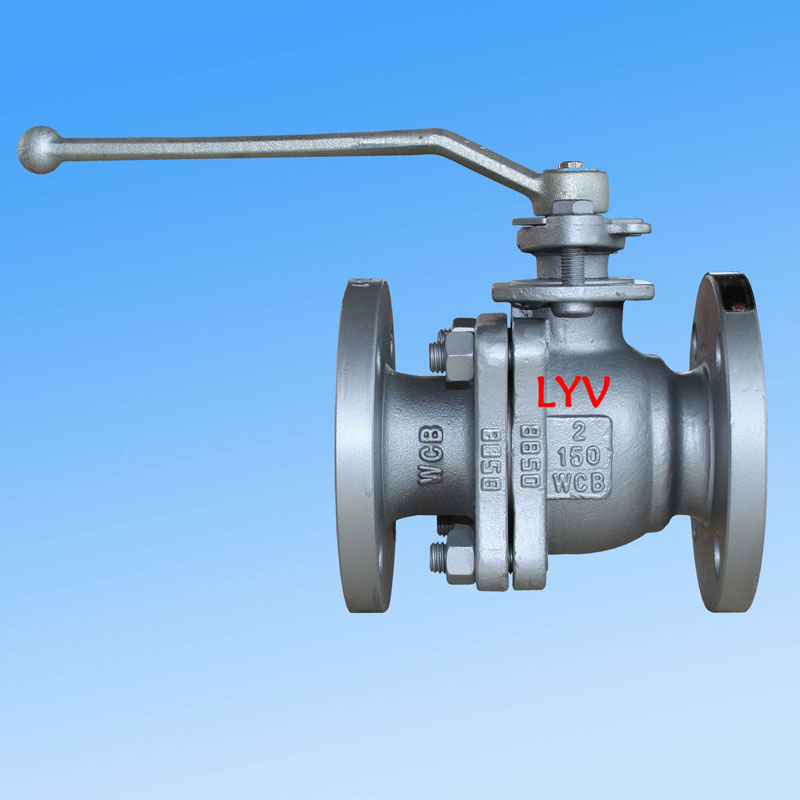

Valvola a sfera galleggiante in 2 pezzi, uno dei tipi di valvole più utilizzati nei sistemi di tubazioni industriali. L'azienda esporta valvole in mercati tra cui Nord America, Sud-Est asiatico, Russia e Medio Oriente. Con apparecchiature di lavorazione CNC e una forza lavoro qualificata, LYV® ha una capacità di produzione annua superiore a 50.000 valvole, supportando sia requisiti standard che personalizzati.
Progettazione e costruzione
La valvola a sfera flottante in 2 pezzi presenta una struttura a corpo diviso con un design a sfera flottante. È progettato in conformità conISO 17292, API 608 e API 6Dstandard. La valvola è disponibile nelle configurazioni a passaggio totale (FB) o a passaggio ridotto (RB), con costruzione del corpo con ingresso terminale. Le opzioni del cappello includono il cappello imbullonato o il cappello esteso, mentre i tipi di sedile sono offerti nelle varianti con sede morbida o metallo a tenuta rigida. La direzione del flusso può essere unidirezionale o bidirezionale, offrendo flessibilità per diversi requisiti di processo.
Dimensioni e intervallo di pressione
| Classe di pressione |
Intervallo di dimensioni (NPS) |
Intervallo di dimensioni (DN) |
| Classe ANSI 150LB |
1/2"-10" |
DN15 – DN250 |
| Classe ANSI 300LB |
1/2"-8" |
DN15 – DN200 |
| Classe ANSI 600LB |
1/2"-4" |
DN15 – DN100 |
Nota:Per i valori PN, la valvola copre PN0.6, PN1.6, PN2.0, PN2.5 fino a DN250; PN4.0 e PN5.0 fino a DN200; PN6.3 e PN10.0 fino a DN100.
Standard di progettazione e test
| Categoria standard |
Norma di riferimento |
|
Norma di progettazione
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Ispezione e test
|
API 598/API 6D |
|
Test di sicurezza antincendio
|
API 607/API 6FA |
|
Lunghezza da flangia a flangia
|
ANSI B16.10 – Modello corto / Modello lungo |
|
Fine delle connessioni
|
Flangiato (ANSI B16.5), Saldatura di testa, Saldatura a tasca |
Caratteristiche principali
-
Design ignifugo– è conforme alle norme API 607 / API 6FA
-
Design antistatico– dissipa la carica statica per un funzionamento sicuro
-
Stelo a prova di esplosione– impedisce l'espulsione dello stelo sotto pressione
-
Servizio medio– gas naturale, petrolio, acqua, ossigeno e altri fluidi industriali
-
Servizio acido– conforme alla norma ISO 15156 / NACE MR0175
-
Funzionamento della valvola– leva manuale, ingranaggio a vite senza fine, attuatore pneumatico, attuatore elettrico
Materiali di costruzione (BOM)
Carrozzeria e cofano
| Grado materiale |
Descrizione |
| ASTM A216 GR. WCB/A105N |
Acciaio al carbonio |
| ASTM A352 LCB/LCC/A350 LF2 |
Acciaio al carbonio a bassa temperatura |
| ASTM A351 GR. CF8/CF8M |
SS 304 / SS 316 (acciaio inossidabile) |
| ASTM A351 GR. CF3/CF3M |
SS 304L / SS 316L (acciaio inossidabile) |
| ASTM A351 gr. CF8C |
Acciaio inossidabile |
| ASTM A890 4A/5A/6A |
Acciaio inossidabile duplex |
Palla solida
| Grado materiale |
Descrizione |
| A105N + ENP / A105N + TCC |
Acciaio al carbonio con nichelatura chimica/rivestimento in carburo di tungsteno |
| ASTM A182 F304/F316 |
SS 304/SS 316 |
| ASTM A182 F304L/F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
Acciaio inossidabile |
| ASTM A182 F51/F53/F55 |
Acciaio inossidabile duplex/super duplex |
Nota per la sede metallica a tenuta rigida:I trattamenti superficiali delle sfere includono ENP, HCR, WC e saldatura Ni60 / Ni55.
Gambo
| Grado materiale |
Descrizione |
| ASTM A182 F6a |
Acciaio inossidabile martensitico |
| ASTM A182 F304/F316/F304L/F316L |
Acciaio inossidabile |
| 17‑4 PH |
Acciaio inossidabile indurente per precipitazione |
| ASTM A182 F51/F53/F55 |
Acciaio inossidabile duplex/super duplex |
Sedi, guarnizioni del corpo e baderna
| Materiale |
Applicazione |
| PTFE Vergine |
Sede/guarnizione corpo/guarnizione premistoppa |
| PTFE riempito di vetro al 25% (GFT) |
Sede/guarnizione corpo/guarnizione premistoppa |
| PTFE caricato a carbonio (CFT) |
Sede/guarnizione corpo/guarnizione premistoppa |
| PEEK/Delrin |
Guarnizione sedile/corpo |
| Grafoil (Anello di grafite) |
Sede/guarnizione corpo/guarnizione premistoppa |
Applicazione e servizio
La valvola a sfera flottante in 2 pezzi è adatta per un'ampia gamma di applicazioni industriali, tra cui petrolio e gas, prodotti petrolchimici, produzione di energia, trattamento delle acque e sistemi di condutture. È disponibile con connessioni flangiate, a saldare di testa o a saldare e può essere azionato manualmente o con attuatori automatizzati. LYV® fornisce supporto post-vendita completo e consegne puntuali, supportato dai suoi esperti team di ingegneria e produzione.
Nota:Per combinazioni di materiali personalizzate, valori di pressione o configurazioni dell'attuatore, contattare direttamente LYV® con le specifiche del progetto.
